Dépliant 3 volets : cotes des volets, pli roulé ou accordéon, gabarit prêt à l’emploi

Un dépliant 3 volets A4 ne se découpe pas en trois tiers égaux : en pli roulé, les volets mesurent 100, 100 et 97 mm ; en pli accordéon, 3 × 99 mm. Le fichier compte deux pages de 303 × 216 mm (297 × 210 mm plus 3 mm de fonds perdus), l’extérieur puis l’intérieur, avec le volet court placé à gauche à l’extérieur et à droite à l’intérieur. Si vous hésitez encore entre 2 et 3 volets, notre article dépliant 2 volets ou 3 volets : choisir le pli selon le message tranche cette question ; celui-ci traite de la fabrication.

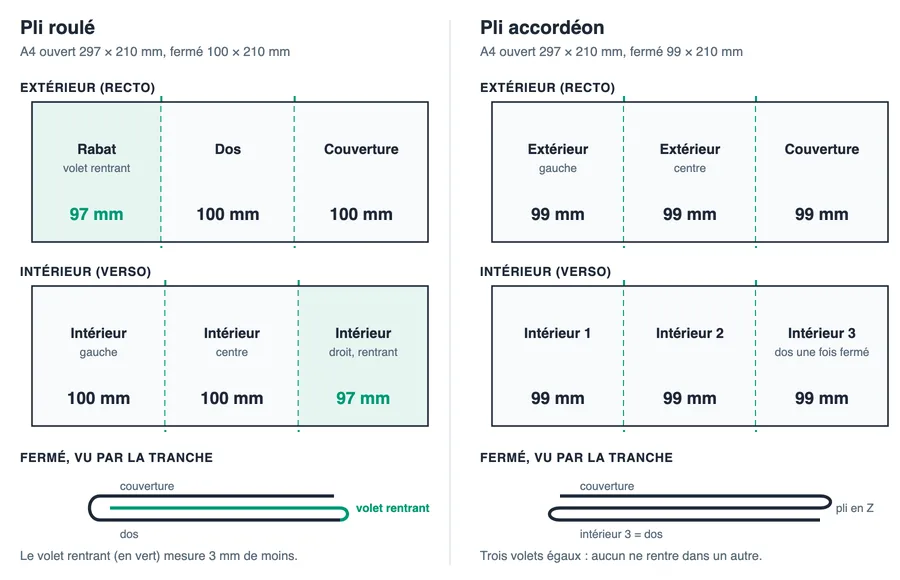

Quelles sont les cotes d’un dépliant 3 volets A4 ?

Sur une feuille A4 de 297 × 210 mm, le pli roulé donne trois volets de 100, 100 et 97 mm et un dépliant fermé de 100 × 210 mm ; le pli accordéon donne trois volets de 99 mm et un dépliant fermé de 99 × 210 mm. Dans les deux cas, le format ouvert reste 297 × 210 mm : seule la position des plis change.

Pourquoi le volet rentrant mesure 3 mm de moins

En pli roulé, le troisième volet se replie en premier vers l’intérieur, puis la couverture se rabat par-dessus. Ce volet doit donc passer sous le pli de la couverture, qui consomme l’épaisseur du papier. À largeur égale, il bute contre ce pli : le dépliant baille, frotte au pliage et ne ferme pas à plat. Les règles de l’art prévoient 2 à 3 mm de moins ; nos gabarits retiennent 3 mm, valeur qui couvre aussi le 250 g.

Conséquence directe sur la mise en page : vos colonnes doivent suivre les plis réels, pas une grille de trois tiers. Un fond de couleur qui change à 99 mm sur un roulé apparaîtra décalé de 1 à 2 mm sur le volet voisin une fois plié.

Roulé ou accordéon : la cote change, pas le prix

Relevé dans notre base tarifaire le 20 octobre 2026, le 3 volets 100 × 210 mm en quadri recto verso sur 170 g mat, sans pelliculage, coûte 90 € HT les 500 et 96 € HT les 1 000, en roulé comme en accordéon. Le choix du pli se fait donc sur la lecture et la tenue, jamais sur le devis.

Quels formats de 3 volets, et avec quelles cotes ?

Six formats fermés se commandent en ligne à prix immédiat sur la fiche impression de dépliant 3 volets : A6, 100 × 210 mm, 148 × 148 mm, A5, 210 × 210 mm et A4. Les autres formats, le pli fenêtre et les finitions spéciales se chiffrent sur devis. La règle de calcul est toujours la même : en accordéon, trois fois la largeur fermée ; en roulé, trois fois la largeur fermée moins 3 mm.

Le 100 × 210 mm est un cas à part : il part d’une feuille A4 dont la largeur est fixe (297 mm). En accordéon, il mesure donc 99 mm fermé, et non 100. C’est aussi le format le moins cher à fabriquer en grand nombre : 68 € HT les 250 et 82 € HT les 1 000 en 135 g mat. L’orientation paysage se commande aussi en ligne : les plis deviennent horizontaux et les mêmes cotes s’appliquent sur la hauteur. Pour tous les formats, la cote exacte retenue figure sur le gabarit remis avec le devis et sur le BAT.

Ce qui se réalise sur devis

• A5 ouvert plié en 3 (210 × 148 mm, environ 70 × 148 mm fermé) : 68 / 71 / 71 mm en roulé, 3 × 70 mm en accordéon. Un format poche pour une notice ou un programme.
• A3 ouvert plié en 3 (420 × 297 mm, environ 140 × 297 mm fermé) : 138 / 141 / 141 mm en roulé, 3 × 140 mm en accordéon. Un format haut pour un plan ou une grille dense.
• Pli fenêtre : deux rabats qui se rejoignent au centre, environ 73 / 151 / 73 mm sur un A4.
• 4 volets et plus : accordéon prolongé, détaillé sur la page dépliant multi-volets.
• Papiers et finitions : 90 g offset sur lequel on écrit, 350 g, papiers recyclés ou texturés, micro-perforation pour un coupon détachable, vernis sélectif, dorure à chaud.

Dans quel ordre placer les six faces sur le fichier ?

Le fichier d’un 3 volets compte deux pages au format ouvert : la page 1 porte l’extérieur, la page 2 l’intérieur. En pli roulé, l’extérieur se lit de gauche à droite rabat, dos, couverture ; l’intérieur, intérieur gauche, centre, droit. Une face et son verso sont toujours en miroir : le volet de droite de la page 1 est au dos du volet de gauche de la page 2.

Le rabat et l’intérieur gauche forment la première double page vue à l’ouverture : c’est l’emplacement le plus lu après la couverture. La répartition du contenu volet par volet (offre, programme, menu) est détaillée dans notre guide plaquette de présentation, la structure page par page.

Le cas de l’accordéon : le dos est sur la face intérieure

En accordéon, la couverture occupe le volet de droite de la page 1, comme en roulé. Mais le dos du dépliant fermé n’est pas sur la même face : c’est le volet de droite de la page 2 (intérieur 3), qui termine aussi la frise intérieure. À l’ouverture, le lecteur découvre intérieur 1 et 2, puis déplie intérieur 3. Les deux volets restants de la page 1 ne se voient qu’une fois le document entièrement déplié et retourné : ils accueillent un plan, une carte ou des informations de complément.

Conséquence pratique : sur un accordéon, l’appel à l’action et les coordonnées vont sur intérieur 3, qui sert à la fois de dernier volet de la frise et de dos. Le placer sur la page 1, par habitude du roulé, l’envoie sur une face que le lecteur ne voit qu’en dernier.

Fonds perdus, zone de sécurité, plis : les marges à respecter

Prolongez tout fond et toute image de 3 mm au-delà du format fini, sur les quatre bords, et gardez textes, logos et QR codes à 5 mm des bords et à 5 mm de chaque pli. Sur un A4 3 volets, la surface utile par volet tombe ainsi à 87 à 90 mm de large sur 200 mm de haut.

Trois précisions que les fichiers oublient souvent :

• Pas de fond perdu au pli. Les fonds perdus ne concernent que les bords coupés. Entre deux volets d’une même face, le fond est continu : inutile de le doubler ou de laisser un blanc.
• Une image peut traverser un pli, un texte non. Une photo qui court sur deux volets intérieurs fonctionne, à condition qu’aucun visage ni aucun mot ne tombe dans la bande de 10 mm centrée sur le pli.
• Un cadre fin révèle chaque millimètre. Un filet tracé à 3 mm du bord ou autour d’un volet rend visible la moindre tolérance de coupe ou de pliage. Préférez des marges généreuses ou un fond plein.

Le détail des réglages communs à tous les imprimés (CMJN, 300 dpi, polices, export PDF) est rassemblé dans notre guide pour préparer vos fichiers d’impression.

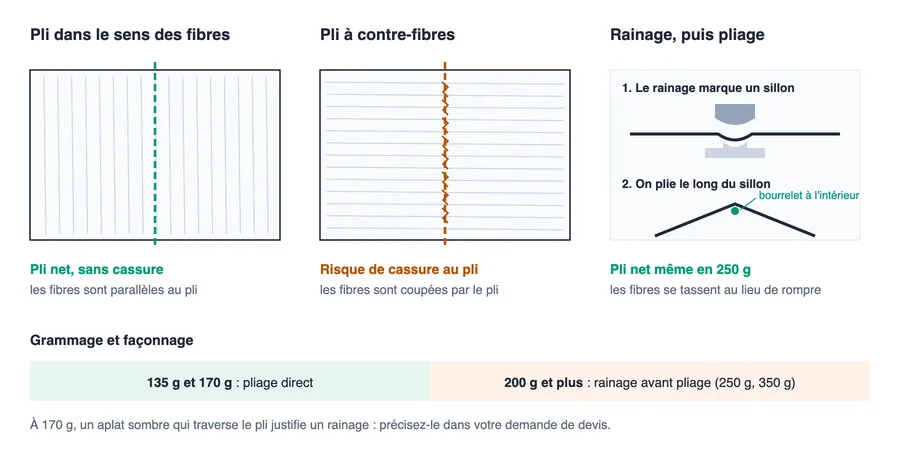

Sens des fibres et rainage : à partir de quel grammage rainer ?

Le 135 g et le 170 g se plient directement ; dès 200 g, le pli doit être rainé, sinon le papier casse le long du pli. Dans notre calculateur, le 250 g est rainé avant pliage d’office. Sur un 170 g, un aplat sombre qui traverse le pli justifie aussi un rainage : précisez-le dans votre demande de devis.

Le sens des fibres

Une feuille de papier a un sens : ses fibres s’alignent dans la direction où elle a défilé sur la machine à papier. Plié parallèlement aux fibres, le papier forme un pli net ; plié à contre-fibres, il résiste, se craquelle et laisse apparaître un liseré blanc sur les aplats. Sur un 135 g, l’écart est à peine visible. Sur un 250 g couché, il devient flagrant, d’où le rainage systématique sur les papiers épais : il neutralise l’effet d’un pli à contre-fibres.

Ce que le rainage change, et ce qu’il coûte

Le rainage marque à la machine un sillon à l’emplacement exact du futur pli : les fibres s’y tassent au lieu de se rompre. Il est compris dans le prix affiché pour le 250 g.

Le couché brillant est au même prix que le mat. Le pelliculage mat, au rendu velouté et sans reflet, le brillant et le soft touch se chiffrent directement dans le calculateur de la fiche ; ils protègent aussi la couche d’encre au niveau des plis.

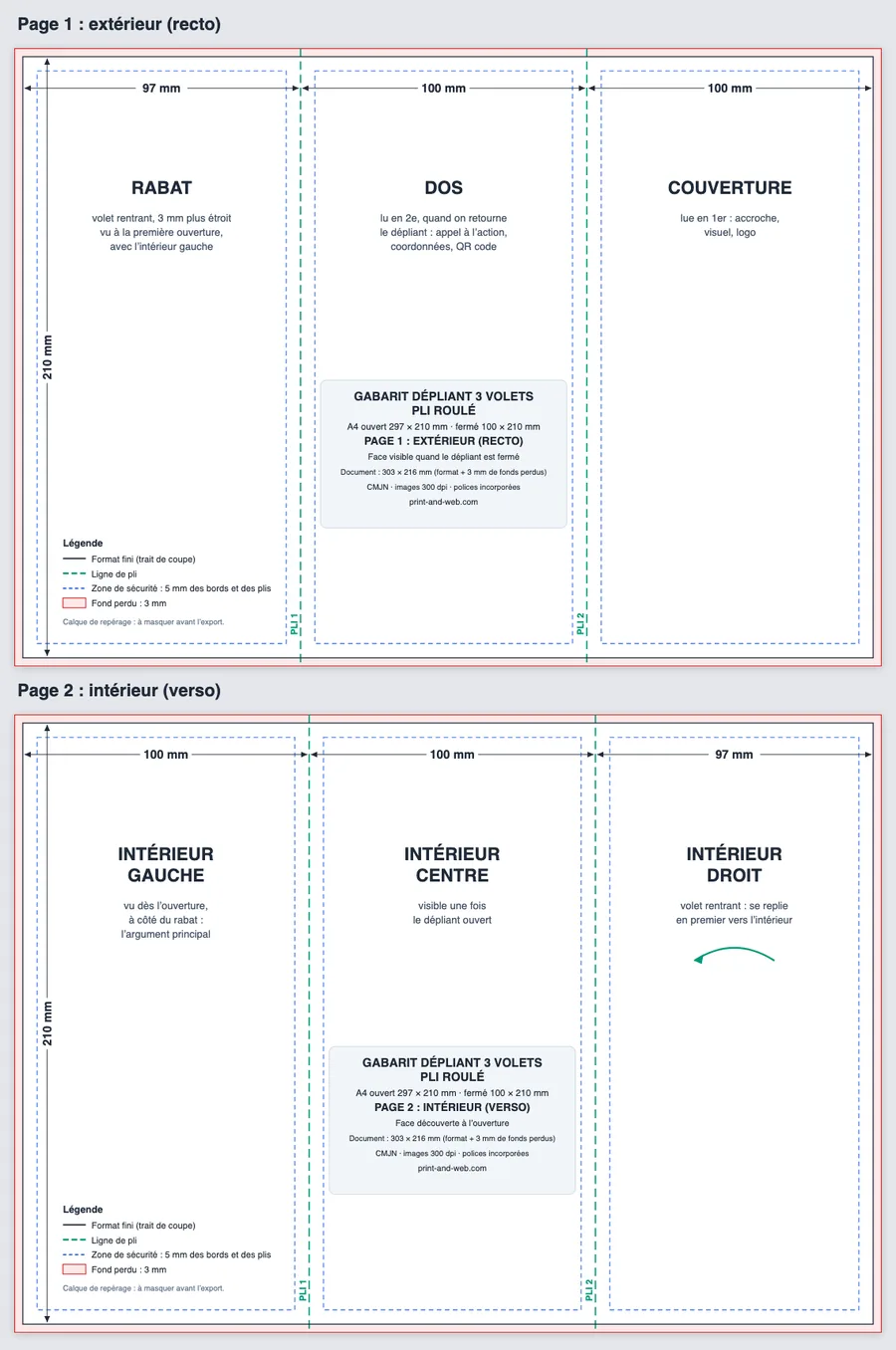

Le gabarit prêt à l’emploi : contenu et mode d’emploi

Nos deux gabarits PDF, l’un en pli roulé, l’autre en pli accordéon, reprennent toutes les cotes de cet article pour un A4 ouvert : deux pages de 303 × 216 mm (extérieur, puis intérieur), trait de coupe, fonds perdus, lignes de pli, zones de sécurité, largeur de chaque volet et nom de chaque face. Ils se téléchargent librement et s’utilisent dans tout logiciel de mise en page.

Comment l’utiliser en quatre étapes

1. Ouvrez un nouveau document de deux pages au format 297 × 210 mm avec 3 mm de fonds perdus, ou de 303 × 216 mm sans fonds perdus déclarés.
2. Placez le gabarit page par page, à 100 % et calé sur le coin supérieur gauche, sur un calque dédié que vous verrouillez.
3. Montez votre mise en page sur un calque au-dessus, en suivant les cotes des volets et les zones de sécurité, sans retourner ni pivoter la page 2.
4. Masquez le calque du gabarit avant l’export en PDF haute définition, en CMJN, avec les fonds perdus. Les repères ne doivent pas apparaître sur le fichier final.

Pour un autre format du tableau, une orientation paysage ou un pli fenêtre, le gabarit aux bonnes cotes est fourni avec le devis. Et si vous préférez nous confier la mise en page, la conception graphique comprend 2 allers-retours inclus. Au-delà : 15 € HT.

Les erreurs fréquentes sur un 3 volets, et comment les repérer

Presque tous les défauts d’un 3 volets viennent du fichier : trois tiers égaux en pli roulé, volet court du mauvais côté, texte dans un pli, page intérieure retournée. Chacune se repère en deux minutes sur le BAT, à condition de savoir quoi regarder.

1. Trois volets de 99 mm en pli roulé. Le volet rentrant frotte contre le pli de la couverture, le dépliant gondole et ne reste pas fermé. Vérifiez qu’un volet mesure 97 mm sur chaque page.
2. Le volet court du mauvais côté. À l’extérieur, il est à gauche ; à l’intérieur, à droite. Inversé, il place la couverture au milieu ou fait du dos le volet rentrant : c’est le mauvais ordre d’imposition le plus courant.
3. Une page intérieure pivotée ou retournée. Les deux pages se montent tête en haut, dans le même sens. Une page 2 tournée à 180° donne un intérieur à l’envers quand on ouvre le dépliant.
4. Du texte coupé dans le pli. Un titre centré sur deux volets, une colonne trop large ou un QR code à cheval sur un pli deviennent illisibles. Respectez la bande de 10 mm centrée sur chaque pli.
5. Six pages séparées au lieu de deux pages ouvertes. Un fichier de six faces au format fermé oblige à reconstruire l’imposition et rompt la continuité des fonds. Envoyez deux pages au format ouvert.
6. Des fonds perdus absents sur les bords extérieurs. Sans eux, un liseré blanc apparaît après la coupe sur les fonds colorés.
7. Un 250 g plié sans rainage ou un aplat noir au pli. Gardez le rainage prévu par le calculateur, ou décalez l’aplat de la ligne de pli.
8. Les coordonnées au mauvais endroit sur un accordéon. En accordéon, le dos du dépliant fermé est intérieur 3, sur la page 2. Pas le volet central de la page 1.

Check-list du fichier avant envoi

Douze contrôles valident un fichier de dépliant 3 volets avant le BAT : format, plis, ordre des faces, marges, couleurs et papier.

• Le fichier compte deux pages au format ouvert : page 1 extérieur, page 2 intérieur.
• Chaque page mesure 303 × 216 mm avec ses fonds perdus (297 × 210 mm fini pour un A4).
• Pli roulé : 97 / 100 / 100 mm à l’extérieur, 100 / 100 / 97 mm à l’intérieur.
• Pli accordéon : 99 / 99 / 99 mm sur les deux pages.
• La couverture est sur le volet de droite de la page 1.
• Le dos porte l’appel à l’action : volet central de la page 1 en roulé, volet de droite de la page 2 en accordéon.
• Aucun texte, logo ou QR code à moins de 5 mm d’un bord coupé ou d’un pli.
• Aucun filet fin le long d’un bord ou d’un pli.
• Couleurs en CMJN, images à 300 dpi à leur taille finale, polices incorporées.
• Le calque du gabarit est masqué à l’export.
• Le grammage est choisi : 135 ou 170 g en pliage direct, 250 g rainé.
• L’orientation (portrait ou paysage) est indiquée à la commande.

Un 3 volets 100 × 210 mm entre dans une enveloppe DL de 110 × 220 mm : pratique pour un envoi avec courrier. Si votre contenu tient sur une seule feuille non pliée, le flyer DL au même format fermé est l’alternative directe. Tous les plis et formats sont réunis sur la page impression de dépliants.
